RDD-Tachokompatibilität

VDO

Verwenden Sie die Seriennummer des Tachos, um zu überprüfen, ob Ihr Tacho-Typ mit RDD kompatibel ist.

  1. Die Seriennummer des Tachos finden Sie unter:

    Tacho-Ausdruck

    Sticker auf dem Tachographen:
     (Kann hinter der Papierrolle des Druckers gefunden werden)

  2. Suchen Sie (via CTRL+F auf der Tastatur) die Tacho-Seriennummer im folgenden Dokument, um zu überprüfen, ob Ihr Tacho mit RDD kompatibel ist:

    Die RDD-Tachokompatibilität kontrollieren.

  3. Nachdem Sie die Seriennummer in der Liste gefunden haben, kontrollieren Sie die Spalte CAN 2 (1.4 ->) in der Übersicht:

    ·

    Mit RDD kompatibel.

    §

    Mit RDD kompatibel, sondern muss zunächst aktiviert werden (sieh VDO-Aktivierung hierunter).

    -

    Nicht mit RDD kompatibel.

VDO-Aktivierung (1.3a)

Wenn das RDD-Signal auf dem Tachographen noch nicht aktiviert wurde, müssen Sie es zunächst entsperren. Das RDD-Signal entsperren Sie über:

einen VDO CTC II

eine Werkstattkarte

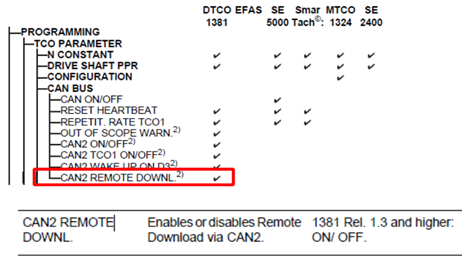

RDD können Sie im folgenden Menü aktivieren:

Stoneridge

Die Tacho-Firmware-Version muss mindestens SE 5000 7.1 sein.

Die Version kann auf einem Tacho-Ausdruck gefunden werden.

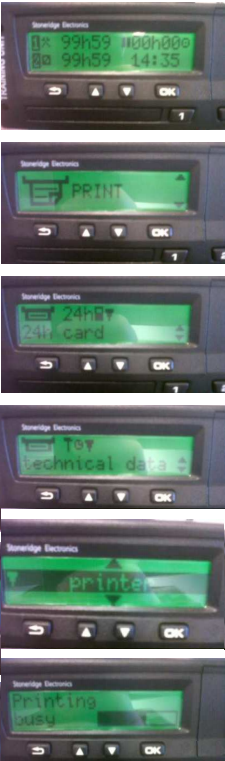

Ausdruck

  1. Im Haupmenü drücken Sie OK.

  2. Verwenden Sie die Pfeiltasten um "Print" zu öffnen und drücken Sie OK.

  3. Navigieren Sie dann zu "24Std.-Karte" und drücken Sie OK.

  4. Navigieren Sie dann zu "Technischen Daten" und drücken Sie OK.

  5. Navigieren Sie dann zu "Drucker" und drücken Sie OK.

  6. Auf dem erstellten Ausdruck kontrollieren Sie die Tacho-Firmware-Version.

RDD-Aktivierung auf Stoneridge

Für verschiedene Stoneridge-Tachographen muss das RDD-Ausgangssignal geändert werden.

Führen Sie dies anhand von der Werkstattkarte aus (NICHT der Unternehmenskarte!).

  1. Stecken Sie die Werkstattkarte ein.

  2. Verwenden Sie die Pfeiltasten um die "Einstellungen" zu öffnen und drücken Sie OK.

  3. Navigieren Sie dann zu den "Parametern" und drücken Sie OK.

  4. Navigieren Sie dann zu "Download CAN-Auswahl" und drücken Sie OK.

  5. Die Option "Download CAN-Auswahl" muss auf C eingestellt sein.
    Drücken Sie OK um die Änderungen zu bestätigen.
