SENSORI

Nel modulo Follow-up veicolo la scheda Sensori contiene le temperature effettive misurate (e altre informazioni dei sensori) del veicolo / rimorchio selezionato.

Per configurare le zone di temperatura predefinite, accedere alla scheda Temperatura, quindi a Impostazioni > Profili > Profili CDB.
Le zone di temperatura personalizzate si possono configurare nelle Informazioni in tempo reale del modulo Follow-up veicolo.

Informazioni in tempo reale

Con l'introduzione dell'unità TX-TRAILERGUARD, al modulo "Follow-up veicolo" sono stati aggiunti diversi campi "Sensore":

I dati disponibili dipendono dal tipo di dispositivo e/o dall'unità frigo / EBS collegata.

Colonna	Valori disponibili	Filtro
Anti-avvio (vedere anche "Cronologia"Anti-avvio)	È possibile equipaggiare il computer di bordo TX-SKY con un sistema anti-avvio che impedisce l'avvio del motore del veicolo quando nessun utente valido è collegato. Se il computer di bordo del veicolo è dotato di un sistema anti-avvio, lo stato corrente verrà visualizzato in tempo reale in questa specifica colonna: Anti-avvio SPENTO Anti-avvio ACCESO
Carico asse (t) - Veicolo	Carico asse veicolo in tonnellate
Carico asse (t) - Rimorchio (vedere anche Cronologia - CAN Gateway)	Se un veicolo è dotato dell'hardware CAN Gateway e un camion è collegato a tale veicolo (tramite TX-WTR o una voce di questionario), anche i dati del rimorchio verranno visualizzati per il veicolo. Non appena il rimorchio non è più collegato, i suoi dati verranno rimossi dal veicolo.
Stato della batteria	Alimentazione esterna: bassa - media - alta - completamente carica - errore - non in carica a causa della temperatura (temperatura della batteria troppo alta o troppo bassa) A batteria: bassa - media - alta - completamente carica - errore Non attivo
Collegato Nota: Anche Stato è disponibile per le unità TX-TRAILERGUARD da TX-CONNECT v. 11.33.	Il veicolo è stato collegato Il veicolo è stato scollegato
Stato di chiusura porte (vedere Impostazione della chiusura porte)	Apri Allarme di aperto Allarme di chiuso Bloccato Allarme di bloccato Armato Allarme porta armata Nessuna connessione
Stato EBS (vedere anche "Cronologia" - Codici diagnostici EBS)	Stato EBS blu (Info) Stato EBS verde (OK) Stato EBS rosso (critico) Stato EBS giallo (Avviso) Nota: Da TX-CONNECT v. 11.33, fare clic su accanto all'icona dello stato EBS per visualizzare le informazioni diagnostiche su EBS:
Sensor 1 - 6 (°C)	Temperatura per i sensori 1 - 6 in gradi Celsius	Vedere anche: Rinomina delle colonne "Sensore"
Sensor 1 - 6 Data	Data temperatura ricevuta
Sensor 7 - 12 (%)	Valori Sensore per i sensori 7 - 12 in percentuale (%) Ad es. valore dell'umidità (integrazione con TRS)
Sensor 7 - 12 Data	Data di ricevimento del valore
Stato temperatura	OK: La temperatura è entro i limiti configurati Non OK: La temperatura non è entro i limiti configurati Vedere anche: Impostazione delle temperature	OK / Non OK
Ultima data stato temperatura	Data di ricevimento dello stato della temperatura

Storico

È possibile visualizzare i dati storici in una tabella o in un grafico. Nella vista del grafico è possibile stampare il grafico o inviarlo per email come allegato.

I dati disponibili dipendono dal tipo di dispositivo e/o dall'unità frigo / EBS collegata.

Dati disponibili

Dati sulla temperatura

Dati sull'EBS

Dati chiusura porte

Codici di errore del vano refrigerato

Allarmi pressione pneumatici

Anti-avvio

PTO 1 - 4

Sensore LIN

Integrazione del kit viva voce

Dati sulla temperatura

	Thermo King iBox	DataCOLD 500	Euroscan	TranScan	TouchPrint Thermo King	DataCOLD 600	Sensori di Transics vedere Sensore LIN
Temperatura & setpoint
Sensore di temperatura	mas. 6	mas. 6	mas. 6	mas. 4	mas. 6	mas. 6	mas. 10
Immissione / Ripresa aria	disponibile	-	-	-	disponibile	disponibile	-
Setpoint	disponibile	disponibile*	disponibile*	-	disponibile	disponibile*	-
Allarmi temperatura	disponibile	disponibile	disponibile	disponibile	disponibile	disponibile	-
Stato dell'unità refrigerata
Frigo - Modo alimentazione	disponibile	disponibile	disponibile	-	disponibile	disponibile	-
Frigo - Modalità operativa	disponibile	disponibile*	disponibile*	-	disponibile	disponibile*	-
Frigo - Livello combustibile	disponibile	disponibile*	disponibile*	-	disponibile	disponibile*	-
Prestazioni dell'unità refrigerata
Frigo - Ore motore	disponibile	disponibile*	disponibile*	-	disponibile	disponibile*	-
Frigo - Ore elettriche	disponibile	disponibile*	disponibile*	-	disponibile	disponibile*	-
Frigo - Ore il	disponibile	disponibile*	disponibile*	-	disponibile	disponibile*	-
Stato sensore digitale
Digitale - Sensore	mas. 4*	mas. 4*	mas. 4*	mas. 4	mas. 6*	mas. 4*	mas. 10

* Se l'unità di refrigerazione è collegata e/o supporta queste informazioni.

Dati sull'EBS

	WABCO			HALDEX		KNORR
	D Premium	E Standard	E Premium	Gen. 1	Gen. 2/3	Gen. 1	Gen. 1 with CAN	Gen 2.0	Gen. 2.1	Gen. 2.2
EBS Basics
Alimentazione esterna	disponibile	disponibile	disponibile	disponibile	disponibile	disponibile	-	-	-	disponibile
Chilometraggio	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Velocità	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Attività: Stazionario / Guida	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
EBS (dis)attivato	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Veicolo collegato	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Carico asse totale	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Zero incidenti
Stato EBS	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Supporto regolazione della stabilità (RSS)	disponibile	disponibile	disponibile	-	disponibile	-	-	-	-	disponibile
Sufficiente usura dei ferodi	disponibile	disponibile	disponibile	-	-	-	-	-	-	-
Monitoraggio della pressione dei pneumatici - IVTM (vedere sotto).	disponibile	disponibile	disponibile	-	-	-	-	-	-	-
Monitoraggio della pressione dei pneumatici - OptiTire (vedere sotto).	disponibile	disponibile	disponibile	-	-	-	-	-	-	-

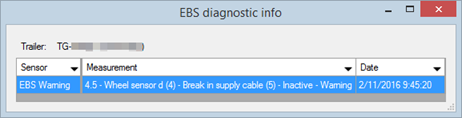

Codici diagnostici EBS
Codici diagnostici EBS E	disponibile	disponibile	disponibile	-	-	-	-	-	-	-
Diagnostica EBS - Avviso	disponibile	disponibile	disponibile	-	-	-	-	-	-	-
Diagnostica EBS - Critico	disponibile	disponibile	disponibile	-	-	-	-	-	-	-

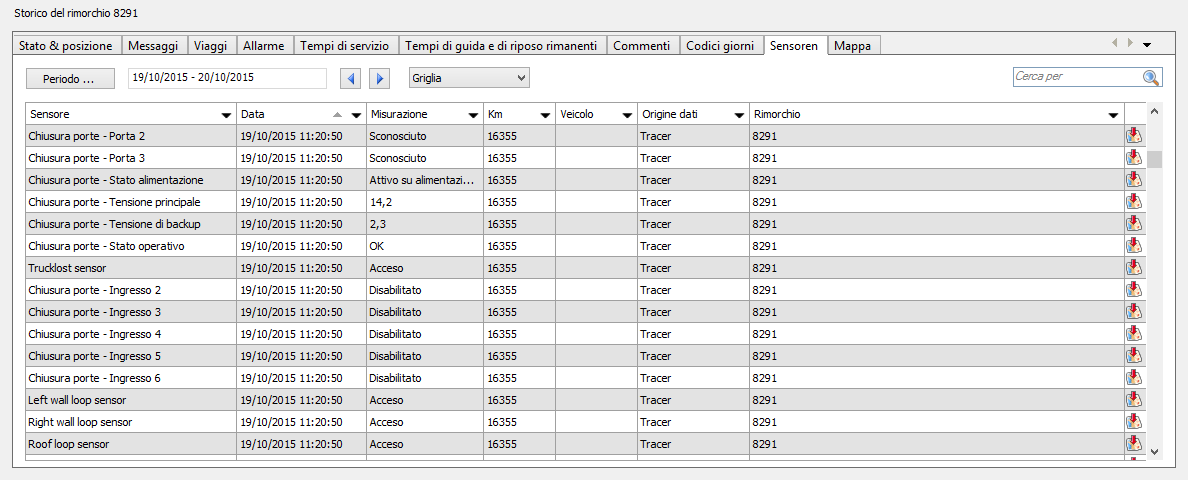

Da TX-CONNECT versione 11.23, è possibile inoltre visualizzare le informazioni sulla chiusura delle porte di TX-TRAILERGUARD nella scheda "Sensore" nella parte Cronologia del modulo Follow-up veicolo:

Sensore	Valori
Chiusura porte - Stato di sicurezza	Aperto - Allarme di aperto - Chiuso - Allarme di chiuso - Bloccato - Allarme di bloccato - Armato - Allarme porta armata - Sconosciuto
Chiusura porte - Porta 1 - 8	Sconosciuto - Apri - Chiuso
Chiusura porte - Stato alimentazione	Su alimentazione principale - Su alimentazione backup - Su alimentazione principale ed errore di alimentazione backup - Su alimentazione backup ed errore di alimentazione backup - Sconosciuto
Chiusura porte - Tensione principale	Tensione, ad es. 23,8 V
Chiusura porte - Tensione di backup	Tensione, ad es. 23,8 V
Chiusura porte - Stato operativo	Sistema OK - Nessuna connessione sistema - Allarme di sistema tastiera - Allarme di blocco sistema - Allarme tastiera e blocco
Chiusura porte - Stato operativo blocco (1 - 8)	Blocco OK - Nessuna connessione blocco - Errore di blocco - Timeout blocco di guida - Chiusura bloccata - Sovracorrente blocco - Sottovoltaggio / sovravoltaggio blocco
Chiusura porte - Ingresso 1 - 6	Disabilitato - Vero - Falso
Chiusura porte - Ingresso circuito 1 - 6	Disabilitato - Vero - Falso
Chiusura porte - Cronologia	La cronologia della chiusura porte registra le immissioni da tastiera o i comandi del dispositivo Transics e come risultato viene modificato lo stato di sicurezza. 0# inserito tramite tastiera Codice utente inserito tramite tastiera Codice master inserito tramite tastiera Codice Vario inserito tramite tastiera, con X come parametro codice Codice Sync inserito tramite tastiera, con X come ID cliente Codice Sync usato inserito tramite tastiera, con X come ID cliente Codice master inserito tramite Transics Verifica di salvaguardia tramite Transics Codice Vario inserito tramite Transics, con X come parametro codice 0# inserito tramite Transics

Codici di errore del vano refrigerato

A partire dalla versione 11.25, TX-CONNECT supporta inoltre i codici di errore del vano refrigerato ThermoKing e Carrier (Euroscan e DataCOLD 500).

A partire dalla versione 11.31, TX-CONNECT può inoltre leggere gli allarmi tramite iBox, TMS e il protocollo DataCOLD 600.

A partire dalla versione 11.37, TX-CONNECT può inoltre leggere gli allarmi tramite un protocollo di terze parti (Carrier Direct).

Nota: I codici di allarme sono disponibili soltanto nella vista Griglia, non nella vista Grafica (vedere sotto Visualizzazione dati).

ThermoKing

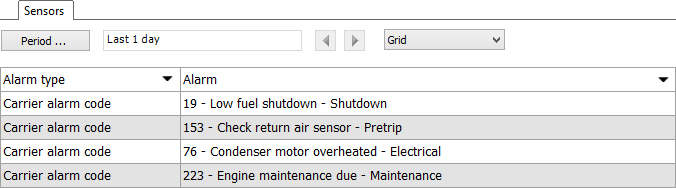

Carrier

Allarmi pressione pneumatici

A partire dalla versione 11.25, TX-CONNECT supporta inoltre gli allarmi di pressione pneumatici per i veicoli (camion / rimorchi) con OptiTire.

È possibile configurare gli allarmi di pressione pneumatici in Gestione rimorchi > Allarme: Pressione dei pneumatici.

Pressione dei pneumatici - Numero asse / sensore

Gli allarmi di pressione pneumatici ricevuti indicano la posizione del pneumatico in base al sistema qui di seguito:

L'allarme stabilisce:

Numero asse: Asse frontale rispetto alla direzione di guida è il N. 1, ecc.: Asse 1, 2, 3, 4, ...
Posizione pneumatico: A sinistra o a destra dal centro del veicolo / rimorchio.
Numero pneumatico: Contando dal centro del veicolo / rimorchio. 1, 2, 3, 4 ...

Esempio:

Asse 1, Destro 2

Cronologia anti-avvio

Da TX-CONNECT v. 11.33, la cronologia del sistema anti-avvio è visualizzata nella scheda "Sensore".

- ACCESO: Automatico / Manuale / Esci / Codice non valido

- SPENTO: Accesso / Automatico / Manuale

PTO 1 - 4

Da TX-CONNECT v. 11.33, è possibile avere a disposizione dei PTO aggiuntivi utilizzando un kit di estensione PTO. Se l'opzione è attiva, nella scheda "Sensore" è possibile visualizzare i PTO 1 - 4.

Sensore LIN

Da TX-CONNECT v. 11.33, è possibile dotare le unità TX-TRAILERGUARD di sensori di temperatura LIN o di sensori porte. Questi vengono visualizzati nella scheda "Sensore".

Integrazione del kit viva voce

È possibile inoltre dotare le unità TX-SKY di un kit viva voce che consente le chiamate vocali dalla cabina del veicolo usando il computer di bordo.

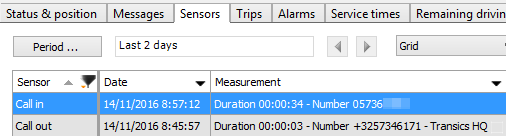

Da TX-CONNECT v. 11.33, le chiamate in entrata e in uscita vengono visualizzate nella scheda Sensore. Nella colonna Misurazione sono visualizzati la durata della chiamata, il numero del chiamante (o chiamato) e il nome del contatto, se noto:

Dati di camion e rimorchio tramite CAN Gateway

Se un veicolo è dotato dell'hardware CAN Gateway, è possibile elaborare i dati aggiuntivi EBS del camion tramite il computer di bordo TX-SKY / TX-GO e visualizzarli nella scheda Sensore:

Carico asse - Rimorchio (tonnellate)
Carico asse - Veicolo (tonnellate)
Sufficiente usura dei ferodi
Supporto regolazione della stabilità
Pressione dei pneumatici - Veicolo
Pressione dei pneumatici - Rimorchio
VIN rimorchio

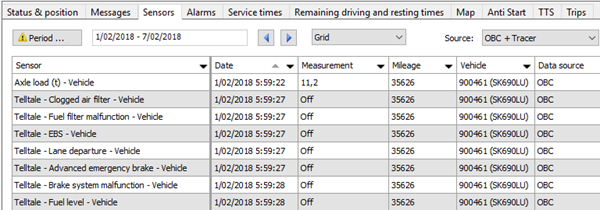

Spia: indicatori sul cruscotto: malfunzionamento impianto frenante, malfunzionamento trasmissione, motore

Visualizzazione dati

Opzioni della scheda "Sensore"

Data la varietà di sensori utilizzabili, sono disponibili opzioni aggiuntive per migliorare la visualizzazione dei dati.

Fare clic con il pulsante destro del mouse sulla scheda Sensore per visualizzare le opzioni:

Opzione	Menu	Risultato
Rinomina È possibile modificare il nome "Sensore" predefinito. Ad esempio, se l'azienda ha soltanto dei sensori di temperatura, è possibile rinominare la scheda in "Temperature":
Copia La scheda Sensore può essere duplicata. Ad esempio, quando si usano più tipi di sensore, è possibile creare una copia della scheda predefinita e utilizzare una scheda per le temperature e una seconda scheda per la chiusura porte.
Elimina Le schede copiate possono essere eliminate. È possibile eliminare solo le copie. È necessaria almeno 1 scheda sensore.

Vista griglia

Modifica impostazioni sensore

Si noti che questa funzionalità è soggetta ai diritti utente.

In base ai parametri dei sensori, è possibile modificare una serie di impostazioni. Fare clic con il pulsante destro del mouse sulla scheda Sensore e selezionare Modifica impostazioni sensore ...

Quando si modificano le impostazioni del sensore, la modifica sarà visibile a TUTTI gli utenti di TX-CONNECT.

Nome	Imposta il nome visualizzato del sensore. Si può, ad es., modificare il nome della posizione effettiva del sensore all'interno del rimorchio: "Sensore di temperatura 1 - Parte anteriore del rimorchio". Nota: Il campo "Nome" sarà visualizzato solo se non ci sono traduzioni disponibili nella lingua corrente dell'utente (vedere più avanti).
Traduzioni	Imposta le traduzioni del nome del sensore. Nota: Se non ci sono traduzioni disponibili nella lingua corrente dell'utente, verrà allora visualizzato il campo "Nome" (vedere sopra).
Colore	Regolare il colore del sensore, mostrato nella vista grafica (vedere sotto).
Valori	Per sensori specifici con un valore booleano (0-1), è possibile configurare come visualizzare tale valore: Sì / No Acceso / Spento Apri / Chiuso No / Sì (inverso) Off / On (inverso) Chiuso / Aperto (inverso)
In tempo reale	Solo per i sensori di temperatura e percentuale (impostazioni specifiche del veicolo): Per ciascun veicolo, è possibile assegnare un sensore a una diversa colonna in tempo reale (= colonna di temperatura o percentuale in Follow-up veicolo - Informazioni in tempo reale). I sensori con valori di temperatura possono essere associati solo alle colonne 1 - 6. I sensori con valori di percentuale possono essere associati solo alle colonne 7 - 12. Esempio: Per impostazione predefinita, il "Sensore 1 (°C)" è associato alla colonna in tempo reale "Sensore 1 (°C)". Facendo clic su Modifica impostazioni sensore, è possibile visualizzare i dati dal sensore 1 in una diversa colonna (ad es, colonna "Sensore 3 °C") con informazioni in tempo reale in Follow-up veicolo.
