CZUJNIKI

W module Obserwacja pojazdu karta Czujniki zawiera rzeczywiste zmierzone temperatury (oraz inne dane z czujnika) wybranego pojazdu / naczepy.

Informacja w czasie rzeczywistym

Wraz z wprowadzeniem modułu TX-TRAILERGUARD dodano wiele pól „Czujnik” w module „Obserwacja pojazdu”:

Dostępne dane są zależne od typu urządzenia i / lub podłączonego agregatu / układu EBS.

Kolumna

Dostępne wartości

Filtr

Blokada uruchomienia

(zobacz też „Historia” Przeciwrozruchowy)

Komputer pokładowy TX-SKY można wyposażyć w układ przeciwrozruchowy, który uniemożliwia uruchomienie silnika pojazdu w przypadku braku zalogowanego użytkownika.

Jeżeli oprogramowanie OBC pojazdu jest wyposażone w układ przeciwrozruchowy, bieżący stan będzie wyświetlany w tej konkretnej kolumnie odświeżanej w czasie rzeczywistym:

  • Funkcja przeciwrozruchowa wyłączona
  • Funkcja przeciwrozruchowa wyłączona

Obciążeniu osi (t) - Pojazd

Obciążeniu osi pojazdu w tonach



Obciążeniu osi (t) - Naczepa

(patrz również Historia - Brama CAN)

Jeśli pojazd wyposażono w bramę CAN (sprzęt), a przyczepa została połączona z pojazdem (za pośrednictwem WTR lub wpisu ścieżki pytania), dane przyczepy są również wizualizowane w przypadku pojazdu. Od razu po utracie połączenia z przyczepą dane przyczepy zostaną usunięte z pojazdu.

Stan akumulatora

  • Zasilanie zewnętrzne: poziom niski - poziom średni - poziom wysoki - w pełni naładowane - błąd - nie ładuje się z powodu temperatury (temperatura akumulatora zbyt niska lub zbyt wysoka)

  • Zasilanie z akumulatora: poziom niski - poziom średni - poziom wysoki - w pełni naładowane - błąd

  • Nieaktywne

Podłączone

Uwaga: Od wersji 11.33 systemu TX-CONNECT stan jest dostępny również dla modułów TX-TRAILERGUARD.

  • Pojazd został podłączony

  • Pojazd został odłączony

Stan zamek drzwi

(zobacz Ustaw zamek drzwi)

  • Otwórz

  • Alarm otwartych

  • Alarm zamknięty

  • Zablokowany

  • Alarm zablokowany

  • Uzbrojony

  • Alarm uzbrojony

  • Brak połączenia

Status EBS

(zobacz też „Historia” - Kody diagnostyki układu EBS)

  • Niebieski status połączenia EBS (Informacja)

  • Zielony status połączenia EBS (OK)

  • Czerwony status połączenia EBS (Krytyczny)

  • Żółty status połączenia EBS (Ostrzeżenie)

Uwaga: Począwszy od wersji 11.33 systemu TX-CONNECT kliknij przycisk obok ikony stanu układu EBS , aby wyświetlić informacje diagnostyczne układu EBS:

Czujnik 1 - 6 (°C)

Temperatura czujnika 1 - 6 w stopniach Celsjusza

Patrz również:

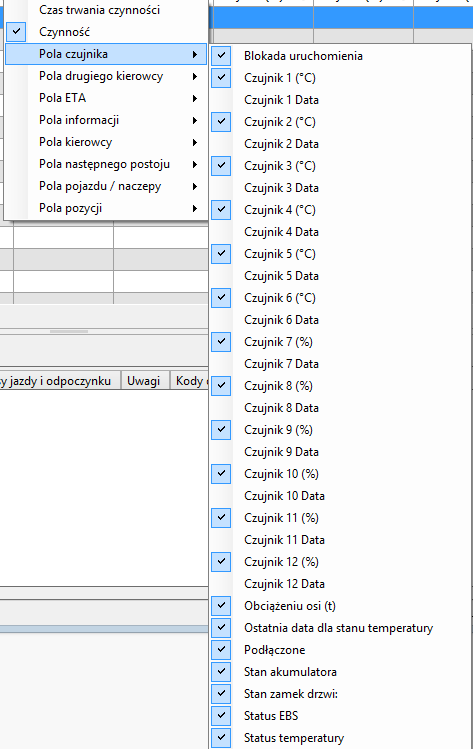

Zmiana nazwy kolumn „Czujnik”

Czujnik 1 - 6 Data

Data otrzymania temperatury

Czujnik 7 - 12 (%)

Wartość Czujnika dla czujników 7 - 12 w procentach (%)

Np. wartość wilgotności (integracja TRS)

Czujnik 7 - 12 Data

Data otrzymania wartości

Status temperatury

  • OK: Temperatura znajduje się w określonych granicach

  • Nie ma OK: Temperatura nie znajduje się w określonych granicach

Patrz również: Ustawianie temperatur.

OK / Nie ma OK

Ostatnia data dla stanu temperatury

Data otrzymania statusu temperatury



Historia

Dane historyczne wyświetlić można w formie tabeli lub wykresu. Wykres można wydrukować lub wysłać w wiadomości e-mail jako załącznik.

Dostępne dane są zależne od typu urządzenia i / lub podłączonego agregatu / układu EBS.

Dostępne dane

Dane na temat temperatury

Dane EBS

Dane zamka drzwi

Kody alarmowe agregatu

Alarmy ciśnienia opony

Blokada uruchomienia

PTO 1 - 4

Czujnik LIN

Integracja z zestawem głośnomówiącym

Dane na temat temperatury



Thermo King

iBox

DataCOLD 500

Euroscan

TranScan

Thermo King
TouchPrint

DataCOLD 600

Czujniki Transics

zobacz Czujnik LIN

Temperatura i punkt ustawienia

Czujnik temperatury

max. 6

max. 6

max. 6

max. 4

max. 6

max. 6

max. 10

Powietrze zasilające / powrotne

dostępne

-

-

-

dostępne

dostępne

-

Punkt ustawienia

dostępne

dostępne*

dostępne*

-

dostępne

dostępne*

-

Alerty temperatury

dostępne

dostępne

dostępne

dostępne

dostępne

dostępne

-

Status agregatu

Agregat - Tryb zasilania

dostępne

dostępne

dostępne

-

dostępne

dostępne

-

Agregat - Tryb pracy

dostępne

dostępne*

dostępne*

-

dostępne

dostępne*

-

Agregat - Stan zbiornika

dostępne

dostępne*

dostępne*

-

dostępne

dostępne*

-

Wydajność agregatu

Agregat - Godziny czasu pracy na silniku

dostępne

dostępne*

dostępne*

-

dostępne

dostępne*

-

Agregat - Godziny czasu pracy na akumulatorze

dostępne

dostępne*

dostępne*

-

dostępne

dostępne*

-

Agregat - Godziny pracy silnika

dostępne

dostępne*

dostępne*

-

dostępne

dostępne*

-

Status czujnika cyfrowego

Cyfrowe - Czujnik

max. 4*

max. 4*

max. 4*

max. 4

max. 6*

max. 4*

max. 10

* Jeśli podłączono jednostkę chłodniczą i / lub ta informacja jest obsługiwana.

Dane EBS



WABCO

HALDEX

KNORR

D Premium

E Standard

E Premium

Gen. 1

Gen. 2/3

Gen. 1

Gen. 1 with CAN

Gen 2.0

Gen. 2.1

Gen. 2.2

Podstawowe dane EBS

Zasilanie zewnętrzne

dostępne

dostępne

dostępne

dostępne

dostępne

dostępne

-

-

-

dostępne

Odległość

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

Prędkość

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

Czynność: Postój / Jazda

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

(Nie)aktywny układ EBS

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

Pojazd podłączony

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

Całkowite obciążenie osi

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

Brak wypadków

Status EBS

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

System zapobiegania wywróceniu (RSS)

dostępne

dostępne

dostępne

-

dostępne

-

-

-

-

dostępne

Dobra okładzina hamulcowa

dostępne

dostępne

dostępne

-

-

-

-

-

-

-

Monitorowanie ciśnienia w oponach - IVTM (patrz poniżej).

dostępne

dostępne

dostępne

-

-

-

-

-

-

-

Monitorowanie ciśnienia w oponach - OptiTire (patrz poniżej).

dostępne

dostępne

dostępne

-

-

-

-

-

-

-

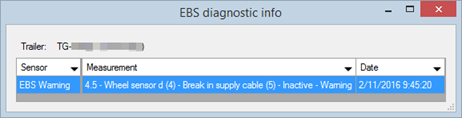

Kody Diagnostyki Układu EBS

Kody Diagnostyki Układu EBS E

dostępne

dostępne

dostępne

-

-

-

-

-

-

-

Diagnostyka układu EBS - Ostrzeżenie

dostępne

dostępne

dostępne

-

-

-

-

-

-

-

Diagnostyka układu EBS - Zdarzenie krytyczne

dostępne

dostępne

dostępne

-

-

-

-

-

-

-



Dane zamka drzwi

Można także wyświetlać informacje o zamku drzwi TX-TRAILERGUARD na karcie „Czujnik” w module Historia w części Obserwacja pojazdu:



Czujnik

Wartości

Zamek drzwi - Stan bezpieczeństwa

Otwarty - Alarm otwar. - Zamknięty - Alarm zamkn. - Zablok - Alarm zablok. - Uzbrojony - Alarm uzbrojony - Nieznany

Zamek drzwi - Drzwi 1 - 8

Nieznany - Otwórz - Zamknięte

Zamek drzwi - Stan zasilania

Na zasil. główn. - Na zasil. zapasowym - Na zasil. główn. i błąd na zasil. zapasowym - Na zasilaniu zapas. i błąd na zasilaniu zapas. - Nieznany

Zamek drzwi - Napięcie główne

Napięcie, np. 23,8 V

Zamek drzwi - Napięcie zapasowe

Napięcie, np. 23,8 V

Zamek drzwi - Stan pracy

System OK - Brak połączenia z systemem - Alarm klawiatury systemu - Alarm zamka systemu - Alarm klawiatury i zamka systemu

Zamek drzwi - Stan pracy zamka (1 - 8)

Zamek OK - Brak połączenia z zamkiem - Błąd zamka - Przekroczony limit czasu napędu zamka - Zamek zablokowany - Nadmierne natężenie zamka - Nadmierne / niedostateczne napięcie zamka

Zamek drzwi - Wejście 1 - 6

Wyłączone - Prawdziwa - Fałszywa

Zamek drzwi - Wejście pętli 1 - 6

Wyłączone - Prawdziwa - Fałszywa

Zamek drzwi - Historia

Historia "Zamek drzwi" rejestruje dane wprowadzane na klawiaturze lub polecenia urządzenia Transics, których wynikiem jest zmiana stanu zabezpieczeń.

  1. Wprow. *0# na klawiaturze

  2. Kod użytkow. wprow. na klaw.

  3. Kod główny wprow. na klawiaturze

  4. Kod Vario wprowadzony na klawiaturze, gdzie X stanowi parametr kodu

  5. Kod synchronizacji wprowadzony na klawiaturze, gdzie X stanowi identyfikator klienta

  6. Użyty synchronizacji wprowadzony na klawiaturze, gdzie X stanowi identyfikator klienta

  7. Kod główny wprow. na Transics

  8. Weryf. Presecure za pośr. urządz. Transics

  9. Kod Vario wprowadzony za pomocą urządzenia Transics, gdzie X stanowi parametr kodu

  10. Wprow. *0# na Transics

Kody alarmowe agregatu

Począwszy od wersji 11.25, TX-CONNECT obsługuje również kody alarmowe agregatu ThermoKing oraz Carrier (Euroscan i DataCOLD 500).

Począwszy od wersji 11.31 TX-CONNECT potrafi również odczytać alarmy poprzez protokoły iBox, TMS oraz DataCOLD 600.

Począwszy od wersji 11.37 system TX-CONNECT potrafi również odczytać alarmy poprzez protokół Firmy niezależnej (CarrierDirect).

Uwaga: Kody alarmowe dostępne są tylko w widoku Siatki, nie w widoku Wykresu (zob. poniżej: Wizualizacja danych).

ThermoKing

Carrier

Alarmy ciśnienia opony

Począwszy od wersji 11.25, TX-CONNECT obsługuje również alarmy ciśnienia opon dla pojazdów (ciężarówek / naczep) wyposażonych w OptiTire.

Alarmy ciśnienia opon można skonfigurować w obszarze Zarządzanie naczepami > Alarm: Ciśnienie opony.

Ciśnienie w oponach - Oś / numer czujnika

Odebrane alarmy ciśnienia opon będą wskazywały lokalizację opony zgodnie z poniższym systemem:

Alarm stanowi:

  • Numer osi: Oś przednia, według orientacji kierowcy to nr 1, itd.: Oś 1, 2, 3, 4, ...

  • Lokalizacja opony: Lewa lub prawa strona w stosunku do środka pojazdu / naczepy.

  • Numer opony: Licząc od środka pojazdu / naczepy: 1, 2, 3, 4, ...

Przykład:

Oś 1, Prawa strona 2

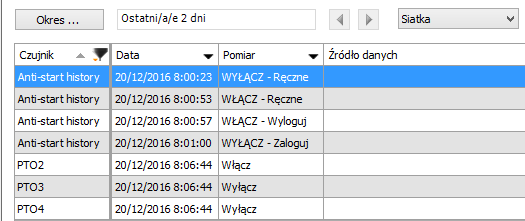

Historia przeciwrozruchowa

Od wersji 11.33 systemu TX-CONNECT historia układu przeciwrozruchowego jest przedstawiana na karcie „Czujnik”.

- WŁĄCZ: Automatyczny / Ręczne / Wyloguj / Zły kod

- WYŁĄCZ: Zaloguj / Automatyczny / Ręczne

PTO 1 - 4

Od wersji 11.33 systemu TX-CONNECT można udostępnić dodatkowy PTO, używając zestawu rozszerzającego PTO. Jeżeli opcja jest włączona, PTO 1–4 są wyświetlane na karcie „Czujnik”.

Czujnik LIN

Począwszy od wersji 11.33 systemu TX-CONNECT moduły TX-TRAILERGUARD można wyposażyć w czujniki LIN temperatury lub drzwi. Są one pokazywane na karcie „Czujnik”.

Integracja z zestawem głośnomówiącym

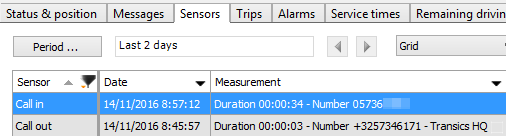

Moduły TX-SKY można też wyposażyć w zestaw głośnomówiący, co pozwala na wykonywanie połączeń głosowych z kabiny pojazdu za pomocą komputera pokładowego.

Od wersji 11.33 systemu TX-CONNECT połączenia przychodzące i wychodzące są widoczne na karcie Czujnik. W kolumnie Pomiar widoczny jest czas trwania połączenia, a także wybrany numer i nazwisko kontaktu (jeżeli jest znane):

Dane samochodu ciężarowego i przyczepy (brama CAN)

Jeśli pojazd wyposażono w bramę CAN (sprzęt), dodatkowe dane przyczepy EBS można przetwarzać za pośrednictwem komputera pokładowego TX-SKY / TX-GO i wizualizować na karcie Czujnik:



  • Obciążeniu osi - Naczepa (w tonach)
  • Obciążeniu osi - Pojazd (w tonach)
  • Dobra okładzina hamulcowa
  • System zapobiegania wywróceniu (RSS)
  • Ciśnienie w oponach - Pojazd
  • Ciśnienie w oponach - Naczepa
  • Przyczepa VIN
  • Kontrolka: wskaźniki deski rozdzielczej: awaria hamulców, awaria skrzyni biegów, silnik



Wizualizacja danych

Opcje karty „Czujnik”

Ponieważ dostępna jest duża liczba czujników, można używać dodatkowych opcji poprawiających wygląd danych.

Kliknij prawym przyciskiem myszy kartę Czujnik, aby wyświetlić opcje:

Opcja
Menu
Rezultat

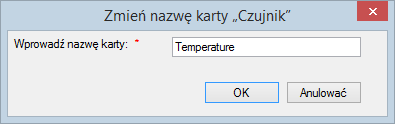

Zmień nazwę

Domyślną nazwę „Czujnik” można zmieniać.

Przykładowo, jeżeli firma ma tylko czujniki temperatury, nazwę karty można zmienić na „Temperatury”.

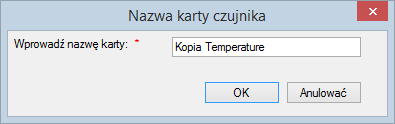

Kopiuj

Całą kartę Czujnik można powielać.

Na przykład w przypadku używania wielu rodzajów czujników można utworzyć kopię domyślnej karty i używać jednej karty do wyświetlania temperatur, a drugiej do wyświetlania stanu zamków drzwi.

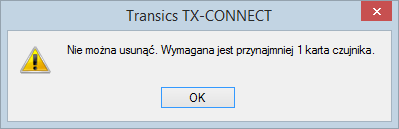

Usuń

Skopiowane karty można też usuwać.

Można usuwać tylko kopie. Wymagana jest przynajmniej jedna karta czujnika.



Widok siatki

Edytuj ustawienia czujnika

Uwaga: funkcja ta podlega ograniczeniom dostępu.

W zależności od parametru czujnika można dostosować wiele ustawień. Kliknij prawym przyciskiem myszy na karcie Czujnik i wybierz opcję Edytuj ustawienia czujnika ...

Podczas edycji ustawień czujnika modyfikacja będzie widoczna dla WSZYSTKICH użytkowników TX-CONNECT.



Nazwa

Dostosuj wyświetlaną nazwę czujnika. Np. można zmienić nazwę aktualnej lokalizacji czujnika w środku naczepy: „Czujnik temperatury 1 - Przód naczepy”.

Uwaga: Pole „Nazwa” zostanie wyświetlone tylko w przypadku braku tłumaczenia w bieżącym języku użytkownika (zob. poniżej).

Tłumaczenia

Dostosuj tłumaczenia nazwy czujnika.

Uwaga: W przypadku braku tłumaczenia w bieżącym języku użytkownika, zostanie wyświetlone pole „Nazwa” (zob. wyżej).

Kolor

Dostosuj kolor czujnika wyświetlanego na wykresie (patrz poniżej).

Wartości

W przypadku czujników z wartością logiczną (0-1) można skonfigurować sposób wyświetlania wartości:

  • Tak / Nie
  • Włącz / Wyłącz
  • Otwórz / Zamknięte
  • Nie / Tak (odwrotny)
  • Wyłączony / Włączony (odwrotny)
  • Zamknięty / Otwarty (odwrotny)

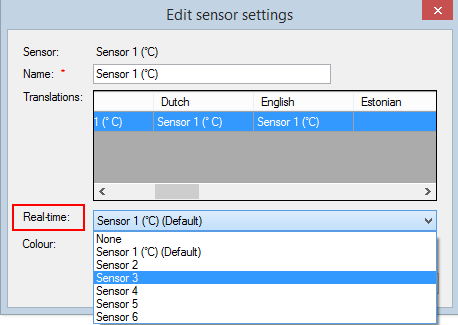

Czas rzeczywisty

Tylko dla czujników temperatury i procentu (ustawienia pojazdu):

  • Dla każdego pojazdu można przypisać czujnik do innej kolumny czasu rzeczywistego (= kolumna temperatury lub procentu w Obserwacji pojazdu - Informacja w czasie rzeczywistym).

  • Czujniki z wartościami temperatury można przyporządkować tylko do kolumn 1 - 6. Czujniki z wartościami procentów można przyporządkować tylko do kolumn 7 - 12.

  • Przykład: „Czujnik 1 (°C)” jest powiązany domyślnie z kolumną czasu rzeczywistego „Czujnik 1 (°C)”. Klikając Edytuj ustawienia czujnika, można wyświetlić dane z czujnika 1 w innej kolumnie (np. kolumna „Czujnik 3 °C”) w informacji w czasie rzeczywistym w Obserwacji pojazdu.

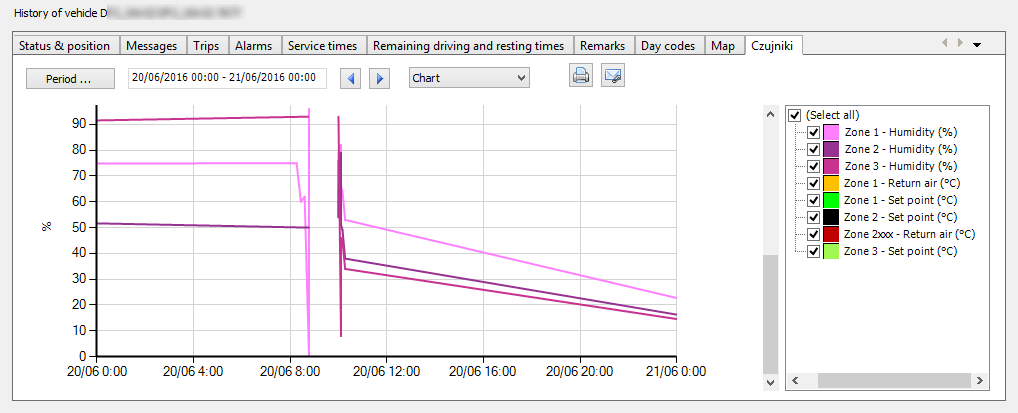

Widok wykresu

Wykres procentowy

Uwaga: Można także kliknąć prawym przyciskiem myszy na wykresie, aby uzyskać dostęp do menu Edytuj ustawienia czujnika …:

Czynności

Drukuj

Kliknij , aby wyświetlić podgląd wydruku:

E-mail

Kliknij , aby załączyć wykres do wiadomości e-mail:

Powrót do widoku Ogólne - Historia
