ZDALNE POBIERANIE DANYCH



Za pomocą tego modułu można zdalnie pobrać zawartość pamięci masowej tachografu cyfrowego poprzez jednostkę TX-MAX (GO) / TX-SKY / TX-GO podłączoną do tachografu cyfrowego.

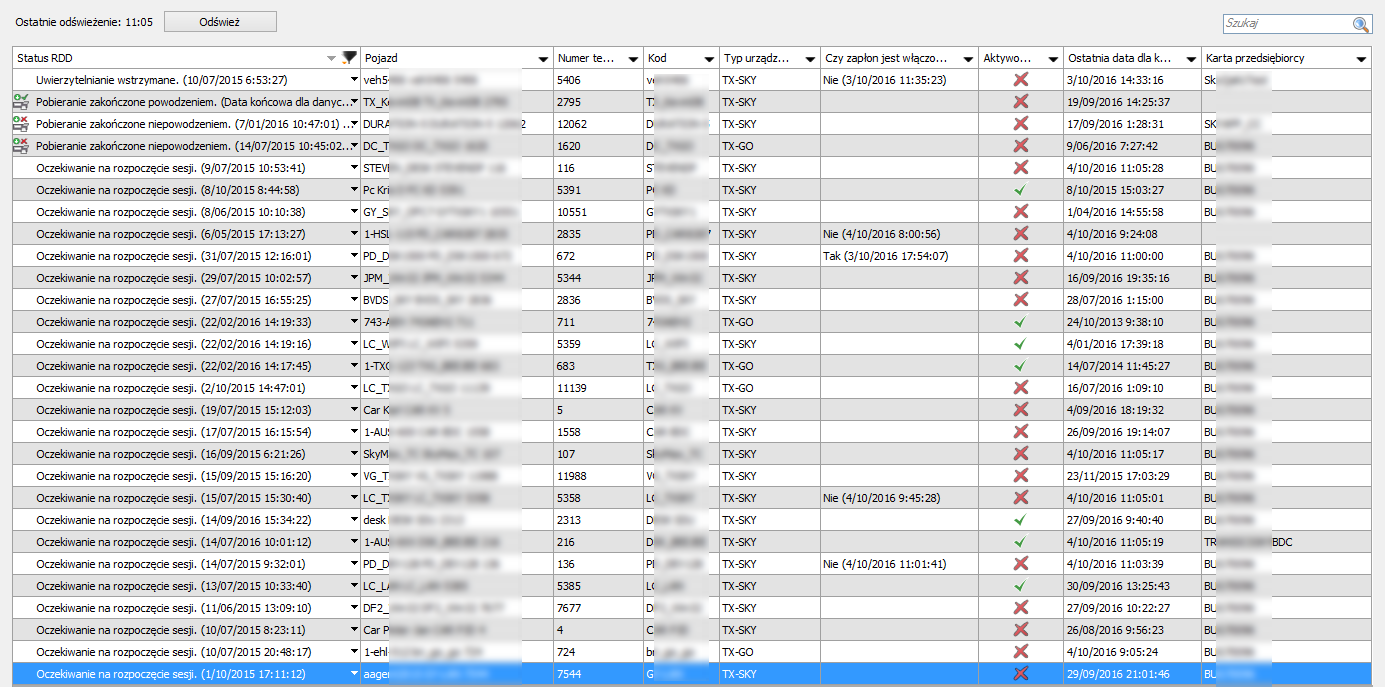

Status RDD

 Najnowszy stan sesji zdalnego odczytu danych (patrz Stan RDD).

Pojazd

Format pojazdu Te informacje można ustawić w tym miejscu: Ustawienia > Zarządzanie > Formatowanie.

Numer techniczny

Numer techniczny pojazdu.

Kod

Kod pojazdu wybrany przez klienta. Kod ten można zmienić w tym miejscu: „Ustawienia > Zarządzanie > Pojazdy".

Typ urządzenia
  • Quattro(+)
  • TX-MAX (GO)
  • TX-SKY / TX-GO

Czy zapłon jest WŁĄCZONY?

 Stan zapłonu + stan wskazujący odbiór sygnatury czasowej

Aktywowany

Czy ta funkcja jest włączona i prawidłowo skonfigurowana na komputerze pokładowym?

Ostatnia data dla komunikacji GPRS

Data ostatniego połączenia GPRS.

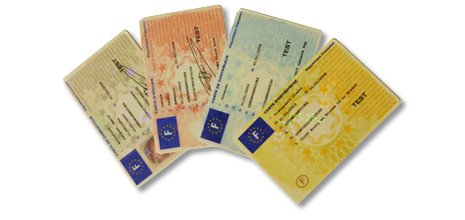

Karta przedsiębiorcy

Obsługiwane są i będą widoczne różne rodzaje kart firmowych. W przypadku korzystania z kilku kart firmowych należy określić właściwą kartę dla każdego pojazdu. Można to zrobić w module „Zarządzanie pojazdem” > „Identyfikacja”.

Ręczne rozpoczynanie pobierania danych w systemie TX-CONNECT

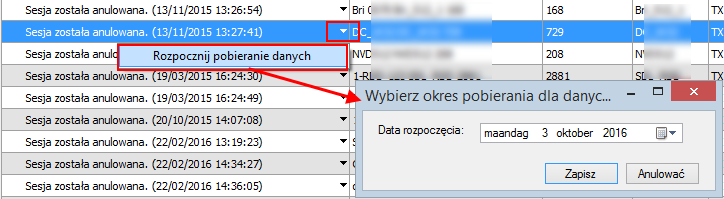

Aby zaplanować zdalne pobieranie danych, zaznacz pojazd, a następnie wybierz pozycję Rozpocznij pobieranie danych w kolumnie „Stan RDD”.

Wybierz datę początkową danych z tachografu, które chcesz pobrać. Naciśnij przycisk Zapisz, aby uruchomić zdalne pobieranie danych.





Status RDD

Proces komunikacji RDD

1

Żądanie wysłane do komputera pokładowego

Po rozpoczęciu pobierania danych z poziomu systemu TX-CONNECT, do komputera pokładowego wysyłane jest żądanie uruchomienia sesji zdalnego odczytu danych.

2

Komputer pokładowy otrzymał żądanie RDD

Po odebraniu żądania na komputerze pokładowym, do zaplecza operacyjnego wysyłane jest żądanie potwierdzenia.

3

Żądanie RDD rozpoczęte

Zanim komputer pokładowy rozpocznie przetwarzanie żądania zdalnego odczytu danych, konieczne będzie dokonanie uwierzytelnienia za pomocą karty firmowej na zapleczu operacyjnym. Do czytnika kart na zapleczu operacyjnym musi być włożona karta firmowa.

4

Uwierzytelnianie rozpoczęte

5

Uwierzytelnianie zakończone powodzeniem

Jeśli uwierzytelnianie zakończy się pomyślnie, stan RDD zostanie zaktualizowany w systemie TX-CONNECT, a do komputera pokładowego zostanie wysłany komunikat z potwierdzeniem, że sesja zdalnego odczytu danych jest dozwolona.

6

Pobieranie rozpoczęte

Pobieranie na komputerze pokładowym zostanie automatycznie rozpoczęte natychmiast po otrzymaniu potwierdzenia uwierzytelnienia. Kierowca nie musi wykonywać żadnych czynności.

Uwaga (dotyczy tylko komputerów TX-SKY / TX-GO):

Jeśli w tachografie znajduje się karta kierowcy, podczas sesji zdalnego odczytu dane zostaną pobrane z pamięci masowej ORAZ z karty kierowcy w tachografie.

Jeśli w tachografie nie znajduje się karta kierowcy, podczas sesji zdalnego odczytu dane zostaną pobrane tylko z pamięci masowej.

7

Pobieranie zakończone powodzeniem

Po zakończeniu pobierania stan RDD zostanie zaktualizowany w systemie TX-CONNECT.

Błędy

Aby sesja zdalnego odczytu danych mogła zakończyć się pomyślnie, musi zostać spełnionych kilka warunków. Różne stany wskazują błędy podczas procesu zdalnego odczytu danych.

Uwaga: Można skonfigurować alarm, który poinformuje użytkownika systemu TX-CONNECT o niepowodzeniu sesji zdalnego odczytu danych (patrz Alarm zdalnego pobierania danych).

Uwierzytelnianie zakończone niepowodzeniem

Aby można było przeprowadzić uwierzytelnienie, do czytnika kart na zapleczu operacyjnym musi być włożona ważna karta firmowa.

Pobieranie zakończone niepowodzeniem

Aby rozpocząć proces pobierania, pojazd musi być w trakcie jazdy lub jego zapłon musi być WŁĄCZONY (patrz kolumna Czy zapłon jest WŁĄCZONY? )

Nie wybrano karty firmowej

Jeśli korzysta się z wielu kart firmowych, należy wybrać odpowiednią w obszarze „Zarządzanie pojazdem” (patrz Karta firmowa).

Funkcja zdalnego odczytu danych nie została skonfigurowana

  • Funkcję zdalnego odczytu danych należy skonfigurować / włączyć w oprogramowaniu na zapleczu operacyjnym:

  • w rozwiązaniu TX-SERVICE dla urządzeń TX-SKY / TX-GO (środowisko SKY)

  • w pliku konfiguracyjnym TCS dla urządzeń TX-MAX (GO) / Quattro+ (środowisko FLEET)

  • Funkcję zdalnego odczytu danych należy skonfigurować / włączyć na komputerze pokładowym:

    • w panelu sterowania urządzeń TX-SKY

    • za pomocą oprogramowania TX-CONFIG na urządzeniach TX-GO

    • w menu zarządzania na urządzeniach TX-MAX / Quattro+ (środowisko FLEET)

  • Aby można było przeprowadzić uwierzytelnienie, na stacji roboczej z czytnikami kart firmowych musi być zainstalowana usługa TX-CLIENT (patrz również Obsługiwane czytniki kart).

  • Do zdalnego odczytu danych wymagane są następujące wersje oprogramowania układowego tachografu:

    • Siemens: VDO wersja 1.3A lub nowsza

    • Stoneridge: SE5000 wersja 7.1 lub nowsza

    • Actia: AC965124 ind B; AC966060ind A; AC965123 ind B

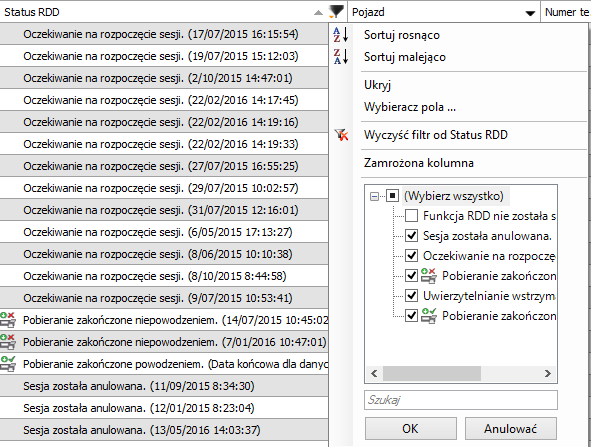

Dla kolumny „Stan RDD” można również zastosować sortowanie i filtrowanie.



Obsługiwane czytniki kart do uwierzytelniania za pomocą karty firmowej

Uwaga: Firma Transics nie zapewnia obsługi czytników kart innych, niż wymienione poniżej.

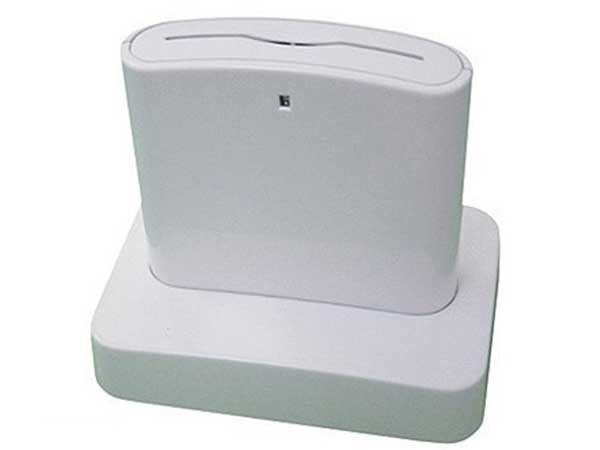

Czytnik kart inteligentnych SCM Microsystems Inc. SCR33x USB

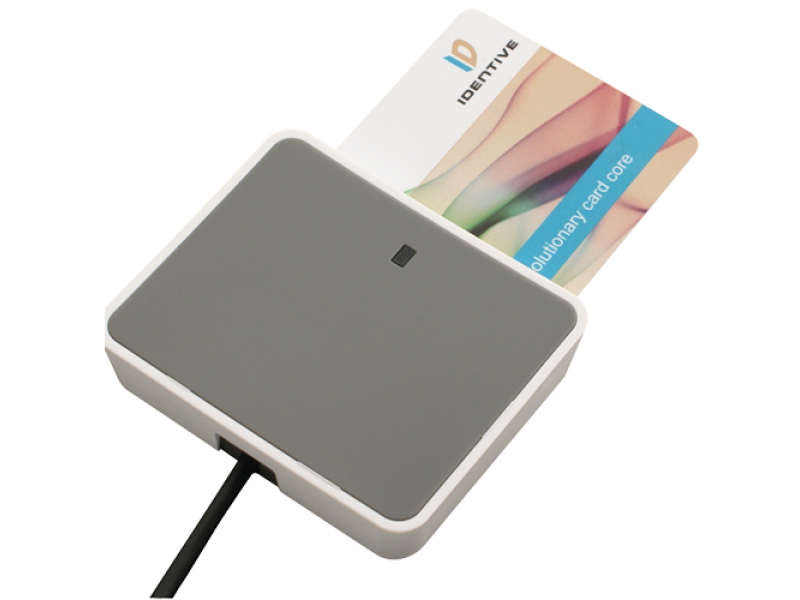

Czytnik kart inteligentnych Identive CLOUD 2700 F
